隨著我國水電建設的迅速發展，在促進了社會發展和地方經濟的同時，也隨之帶來了很多的生態問題。一些水電站因下泄生態流量不足造成部分河段減水、脫水甚至干涸的情況，使得群眾的生產、生活以及河流的正常生態功能受到了一定程度的影響。為此各地水利、環保部門也相繼出臺了對不滿足生態流量下泄要求的水電站進行責令整改或者掛牌督辦的方案。進而保護河流生態環境，推動水資源合理、科學、有序開發和可持續利用。

生態流量監測系統以水情自動監測為主，還可以集成流量站、水質監測、視頻監視系統、分中心/中心站計算機信息系統等，形成一套完整的解決方案，并作為流域生態監測的主要組成部分和建設的基礎，為生態流域監測、水政管理、水文水資源監測等提供服務。

安裝位置：

　　生態泄流監控應在電站各泄水口設立監測點，也可在電站壩址下游附近選擇河道斷面作為監測斷面，安裝測流裝置，監測下泄流量。不同型式水電站的生態下泄流量監控斷面應按照以下原則布置：

　　1、引水式水電站的監測斷面布置在廠房前的水庫大壩所在流域下游；

　　2、混合式水電站的監測斷面布置在廠房前的水庫大壩所在流域下游；

　　3、堤壩式水電站的監測斷面布置在水庫大壩下游或發電廠房尾水下游；

　　4、在大壩或發電尾水出口與監測斷面之間若有支流或其他來源補水，監測斷面應布置在支流或其他來源補水匯入口的上游。

　　此文主要介紹下泄口環境為河流的生態監測，視監測斷面流速情況，布設一個或多個雷達流速儀探頭及雷達水位計，實時監測水流表面流速，水位，流量。

雷達速度面積法的流量換算原理（測流量）：

　　非接觸雷達流量測量采用速度面積法測流，利用雷達流速儀測量流速V，利用雷達水位計測量水位H，預先在控制器設置的渠道參數，控制器可以利用水位自動換算出過流面積S，流體的流量公式為： Q= V×S其中V- - - -流速 S- - - -過流面積Q- - -瞬時流量。故雷達測流量一般是需要雷達流速儀配套水位計進行換算。由于采用了速度面積法測流，其可以適用于任何形態的斷面。

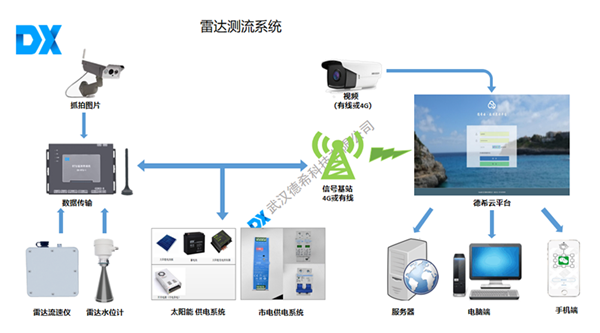

　　系統組成：

　　水電站生態流量監測系統包括數據通信采集設備、數據分析與監控系統、數據處理與傳輸系統及遠程數據管理中心，這些子系統在各自體系當中分攤合作，協助運行，以確保整個生態流量監測系統的穩定工作。

　　1、數據通信采集設備：主要包括遙測水位計、流量計、視頻攝像頭等數據采集設備、RTU智能終端、太陽能充電控制器、太陽能電池板、GPRS模塊、避雷設備、備保護箱;

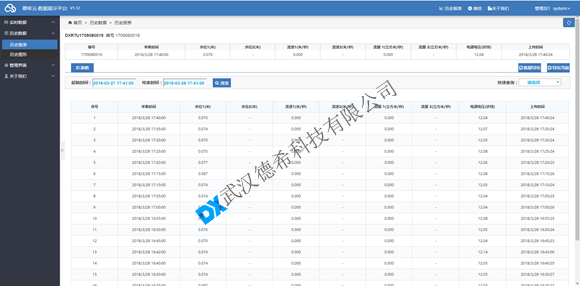

　　2、數據分析與監控系統：現地監控軟件(數據+視頻)、流量水位監測數據庫、中心服務器、交換機、PC機;

　　3、數據傳輸方式：GPRS、衛星、短信、數據庫管理系統;

　　4、遠程數據管理中心：生態流量監測平臺、云服務器、交換機、PC機、移動手機APP。

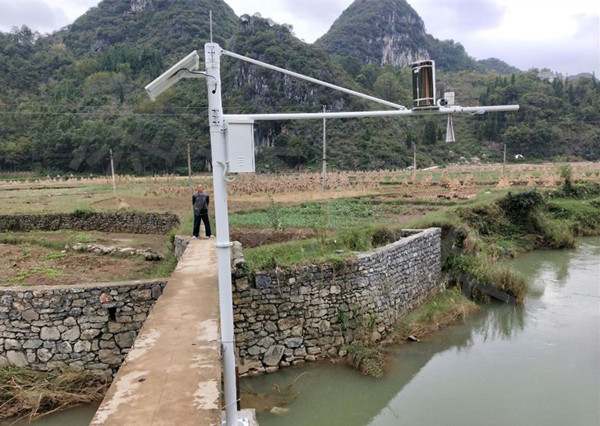

現場安裝案例：

生態流量是河流生態保護與修復的關鍵指標之一,是河流開發規劃、建設項目環評及河流生態修復研究與實踐的重要技術指標,對于保障河流生態系統健康及壩下河段水生態系統完整性具有重要意義。
